Hva er et pallereol?

A pallereoler Systemet er en materiallagringsramme designet for å holde varer arrangert på paller i flere horisontale nivåer innenfor et lager eller distribusjonsanlegg. Det er den mest brukte lagringsløsningen i kommersiell lager over hele verden , som gjør det mulig for fasiliteter å maksimere vertikal plass, organisere inventar systematisk, og gi gaffeltruck eller skyvetruck tilgang til hver lagret pall.

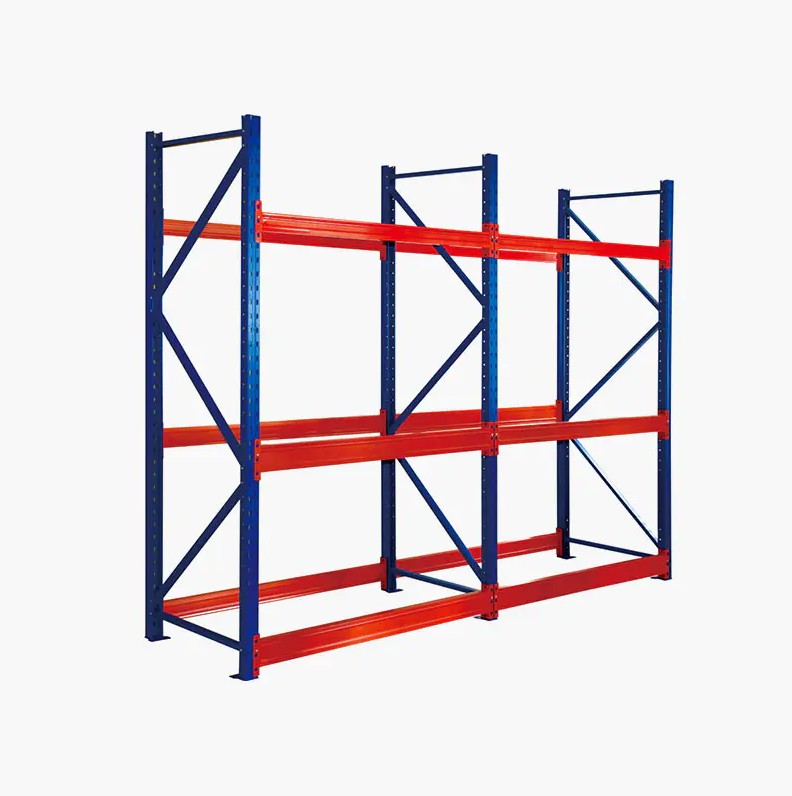

På sitt mest grunnleggende består pallereolen av stående stålrammer (søyler), horisontale lastbjelker som spenner mellom stenderne, og diverse avstivninger og sikkerhetstilbehør. Paller lastet med varer plasseres på bjelkene med gaffeltrucker, og skaper organiserte rader og lagernivåer som strekker seg oppover gjennom den tilgjengelige lagerhøyden – vanligvis når 6 til 12 meter eller mer i moderne høylager.

Det grunnleggende formålet med pallereoler er å forvandle rå gulvplass til volumetrisk lagringskapasitet. Et lager med 6 meter fri høyde og et standard selektivt reolsystem kan lagre tre til fire ganger flere palleplasseringer enn det samme gulvarealet som brukes til gulvstabling på ett nivå – noe som gjør reoler til en av de største investeringene en logistikkvirksomhet kan gjøre.

Kjernekomponenter i et pallereolsystem

Å forstå de strukturelle komponentene til pallereoler hjelper operatører med å spesifisere, installere og vedlikeholde systemer på riktig måte. Hvert element spiller en definert rolle i lasteveien fra lagret varer og ned til lagergulvet.

Opprettstående rammer

Stående rammer er den vertikale ryggraden i reolstrukturen. Hver ramme består av to stående søyler forbundet med horisontal og diagonal avstivning for å danne et stivt panel. De produseres i forskjellige høyder (vanligvis 3 til 12 meter), dybder (600 mm til 1100 mm) og seksjonsprofiler (typisk C- eller åpent stål) for å passe til forskjellige belastnings- og høydekrav. Den stående søyleprofilen bestemmer reolsystemets lastekapasitet — tyngre profiler bærer høyere belastninger og motstår større bøyekrefter fra støt.

Laste bjelker

Lastebjelker er horisontale stålelementer som forbinder par med stående rammer og direkte støtter pallelasten. De er tilgjengelige i forskjellige lengder (vanligvis 1800 mm til 3600 mm) og seksjonsdybder for å imøtekomme enkelt-, dobbel- eller trippelpaller. Bjelker kobles til stående rammer via en sikkerhetsklemme eller låsekoblingssystem, som tillater høydejustering i standard 50 mm eller 75 mm trinn for å imøtekomme forskjellige palle- og produkthøyder uten verktøy.

Strålenivåer og buktkonfigurasjon

Et enkelt reolrom består av to stående rammer med et sett med lastebjelker på hvert lagernivå. Antall bjelkenivåer per brønn bestemmes av høyden på rammen og klaringen som kreves over hver pall. En typisk 6 meter oppreist ramme med standard 1200 mm høye paller har plass tre til fire strålenivåer , som hver holder en, to eller tre paller avhengig av bjelkelengde og palledimensjoner.

Bunnplater og gulvankere

Hver stående ramme sitter på en bunnplate som fordeler punktbelastningen inn i lagergulvet. Bunnplater er forankret til gulvet med kjemiske eller mekaniske forankringer spesifisert av en konstruksjonsingeniør basert på reolbelastninger og betongplatespesifikasjoner. Riktig gulvforankring er et sikkerhetskritisk krav og er pålagt av standarder for reolinstallasjon i de fleste markeder.

Sikkerhet og beskyttelsestilbehør

En fullt spesifisert reolinstallasjon inkluderer en rekke sikkerhetstilbehør: søylebeskyttere og ende-på-gang-beskyttere for å absorbere gaffeltruckstøt, radavstandsstykker for å opprettholde konsistente rygg-til-rygg-gangbredder, pallestøttestenger eller wiredekk for ikke-standard pallestørrelser, sikkerhetsnåler på bjelkekoblinger, og lastskilt som viser maksimalt tillatt nivå per plass og per last. Disse komponentene er avgjørende for både strukturell sikkerhet og forskrifter.

Typer pallereolsystemer

Pallereoler er ikke et enkelt produkt – det er en familie av lagringssystemer, hver konstruert for en annen balanse mellom lagringstetthet, selektivitet, produktgjennomstrømning og kompatibilitet med håndteringsutstyr. Å velge riktig type er grunnleggende for lagereffektivitet.

Selektiv pallereol

Selektiv reol er den vanligste typen over hele verden, preget av enkelt-dyp pallelagring med direkte tilgang til hver palleposisjon fra midtgangen. Det tilbyr 100 % selektivitet — enhver pall kan hentes uten å flytte en annen — noe som gjør den ideell for operasjoner med høye SKU-tall, blandet inventar eller først-inn-først-ut (FIFO) rotasjonskrav. Dens enkelhet, fleksibilitet og kompatibilitet med standard motvekts- og rekkeviddegaffeltrucker gjør den til standardvalget for de fleste generelle lagerapplikasjoner.

Dobbelt-dyp stativ

Dobbel dyp reol lagrer paller to posisjoner dypt per kjørefelt, tilgjengelig fra en gang ved hjelp av en dobbel dyp skyvetruck. Denne konfigurasjonen øker lagringstettheten med ca 30 til 40 % sammenlignet med enkelt-dyp selektiv reol ved å redusere antall ganger som kreves, på bekostning av redusert selektivitet — den bakre pallen i hver bane er bare tilgjengelig etter at frontpallen er fjernet. Den passer til operasjoner med flere paller med samme SKU og moderate gjennomstrømningskrav.

Drive-In og Drive-Through-reoler

Drive-in reol gjør det mulig for gaffeltrucker å kjøre direkte inn i reolstrukturen for å plassere eller hente paller på kontinuerlige skinneføringer. Baner kan være 5 til 10 eller flere paller dype , noe som gjør dette til det statiske reolalternativet med høyeste tetthet for bulklagring av homogene produkter. Drive-in-reoler opererer på en sist-inn-først-ut-basis (en tilgangsgang per bane), mens gjennomkjøringsreoler har tilgangsganger i begge ender av hver bane, noe som muliggjør FIFO-rotasjon. Disse systemene brukes ofte i kjølelager og bulkmatvarehus hvor et lite antall SKU-er lagres i svært store mengder.

Push-back stativ

Push-back reoler bruker vanligvis et vogn-og-skinne-system innenfor hver bane 2 til 5 paller dype . Når en ny pall er lastet, skyver den eksisterende paller tilbake på skrånende vogner. Når frontpallen er fjernet, ruller de resterende pallene fremover under tyngdekraften. Dette systemet kombinerer rimelig lagringstetthet med LIFO-tilgang fra en enkelt side, ved bruk av standard skyvemasttrucker uten spesielle redskaper.

Pall Flow stativ

Pallflyt (eller gravitasjonsflyt) reoler bruker skrå rulle- eller hjulbaner som lar paller flyte med tyngdekraften fra lasteenden til plukkeflaten. Paller lastes bak og hentes fra forsiden, gir ekte FIFO-rotasjon automatisk uten operatørinngrep. Dette systemet er spesielt effektivt for bedervelige varer, legemidler og produkter med strenge krav til datorotasjon. Banedybder på 10 til 20 palleposisjoner er oppnåelige, og gir svært høy lagringstetthet.

Cantilever reoler

Cantilever reoler bruker horisontale armer som stikker ut fra en sentral søyle i stedet for lukkede bukter med bjelker, noe som gjør den ideell for lagring av lange, uregelmessig formede gjenstander som ikke passer i konvensjonelle reoler - inkludert tømmer, stålstang, rør, møbler og platematerialer. Selv om det ikke er et pallereolsystem i konvensjonell forstand, er det et kritisk supplement til pallelagring i mange distribusjonsanlegg og produksjonslagre.

Mobilt pallereol

Mobil reoler monterer standard selektive reolbrønner på motoriserte baser som beveger seg på gulvskinner, og komprimerer hele reolinstallasjonen til en enkelt bevegelig blokk når den ikke er i bruk. Bare én gang er åpen om gangen, og eliminerer alle unntatt én gang fra plantegningen og øker lagringskapasiteten med opptil 80 % sammenlignet med statisk selektiv reol i samme gulvareal. Mobile reoler er mye brukt i arkivlagring, kjølelagre og varelager med høy verdi der plasseffektivitet rettferdiggjør de høyere systemkostnadene.

Sammenligning av pallereoltype

Tabellen nedenfor oppsummerer nøkkelegenskapene til de vanligste pallereoltypene for å veilede systemvalg basert på operasjonelle prioriteringer.

Bransjer som er avhengige av pallereoler

Pallereoler er et universelt lagerverktøy som brukes på tvers av praktisk talt alle sektorer i den moderne økonomien. Dens skalerbarhet og tilpasningsevne gjør den egnet for operasjoner som spenner fra små regionale distribusjonssentre til enorme automatiserte oppfyllelsesfasiliteter som dekker hundretusenvis av kvadratmeter.

• Detaljhandel og e-handelsdistribusjon: Høykapasitetsfasiliteter med tusenvis av SKU-er er avhengige av selektiv reol for direkte tilgang til hvert produkt, og støtter raske ordreplukking og etterfyllingssykluser som kreves av leveringsmodeller neste dag og samme dag.
• Mat og drikke: Omgivende, kjølte og frosne matlagre bruker pallereoler konfigurert for FIFO-rotasjon for å administrere bedervelig beholdning. Kjølehusmiljøer gjør plasseffektiviteten til drive-in eller flow-reoler spesielt verdifull, ettersom kjøling av ubrukt gangplass er dyrt.
• Legemidler og helsevesen: Strenge regulatoriske krav til produktsporbarhet og datorotasjon gjør palleflyt til standarden innen farmasøytisk distribusjon. Rene, tilgjengelige reolkonfigurasjoner støtter også samsvar med standarder for god distribusjonspraksis (GDP).
• Bilindustri og produksjon: Komponentlager som støtter produksjonslinjer krever pålitelig, umiddelbar tilgang til deler og underenheter, ofte i en JIT-modell (just-in-time). Selektive reoler med konfigurasjoner med smalgang maksimerer kapasiteten innenfor de begrensede fotavtrykkene til butikker ved siden av fabrikken.
• Tredjepartslogistikk (3PL): Leverandører av kontraktslogistikk krever fleksible reolsystemer som kan rekonfigureres etter hvert som kundekontrakter og produktserier utvikler seg. Selektive reolers justerbarhet og brede kompatibilitet med forskjellig håndteringsutstyr gjør det til det dominerende valget for multiklient 3PL-anlegg.
• Byggematerialer og byggeforsyning: Langformatprodukter som tømmer, rør og profiler krever utkragende reoler, mens poser eller palleterte materialer bruker konvensjonelle pallereoler. Mange bygghandlere og anleggsdistributører driver begge systemtypene i samme anlegg.

Nøkkelfaktorer i design og spesifikasjoner for pallereoler

En pallereolinstallasjon er et strukturelt system, ikke et hyllemøbel. Riktig spesifikasjon krever en systematisk analyse av lagermiljøet, varene som skal lagres og håndteringsutstyret som skal brukes.

Pall- og lastdimensjoner

Dimensjonene til pallen - oftest 1200 × 800 mm (Euro-pall) eller 1200 × 1000 mm (industripall) - bestemmer minimumsbjelkelengden og rammedybden som kreves. Høyden og vekten på den lastede pallen bestemmer bjelkenivåavstanden og bjelken og den stående delen som kreves for å bære lasten. Typiske pallelaster varierer fra 500 kg til 1500 kg , med kraftige reolsystemer som tar imot belastninger over 3000 kg per palleposisjon.

Lager klar høyde og gulvlasting

Den tilgjengelige frie høyden under den laveste strukturelle hindringen (takbjelke, sprinklerrør eller belysning) bestemmer den maksimale reolhøyden. Reolinstallasjoner må opprettholde en minimumsavstand mellom toppbjelkenivået og bygningskonstruksjonen - typisk 500 mm til 1000 mm for brannslukking og lyseffektivitet. Gulvplaten på lageret må også vurderes av en konstruksjonsingeniør for å bekrefte at den kan bære punktbelastningene som pålegges av reolbunnplatene under full belastning.

Kompatibilitet med gaffeltruck og håndteringsutstyr

Gangbredder bestemmes direkte av svingradius og mastehøyde på håndteringsutstyret. Standard motvektsgaffeltrucker krever arbeidsganger av 3500 mm til 4000 mm , mens skyvetrucker opererer i 2700 mm til 3200 mm midtganger. Lastebiler med smalgang (NA) og svært smalgang (VNA) kan jobbe i ganger så smale som 1800 mm til 2200 mm, noe som øker andelen gulvareal som brukes til lagring i stedet for sirkulasjon betydelig. Valg av håndteringsutstyr bør gjøres i sammenheng med - ikke etter - utformingen av reolsystemet.

Integrasjon av brannsikkerhet og sprinklersystem

Installasjoner av pallereoler må overholde brannsikkerhetsbestemmelser som dekker krav til sprinkler i reol, avtrekksrom mellom rygg-mot-rygg-reoler og brannfareklassifisering av lagret gods. I mange jurisdiksjoner krever reoler over en viss høyde sprinklerhoder i stativet på mellomnivåer, og reoloppsettet må gi klare røykrør – vanligvis 75 til 150 mm frie mellomrom mellom rygg-til-rygg-rammerekker - for å la varme og gasser stige til deteksjonssystemer på taknivå i tilfelle brann.

Lastekapasitet for pallereol: Hvordan den beregnes

Lastekapasiteten i pallereoler er uttrykt på tre nivåer: per palleposisjon (maksimal vekt en enkelt pall og dens last kan legge på ett bjelkepar), per bjelkenivå (total belastning på alle palleposisjoner over ett par bjelker), og per boks (den totale belastningen på alle bjelkenivåer innenfor ett stående rammefelt). Overbelastning av noen av disse tre nivåene er en alvorlig strukturell sikkerhetsrisiko og er en ledende årsak til reolkollapser i varehus globalt.

Lastekapasiteten bestemmes av reolprodusenten gjennom tekniske beregninger og fysisk testing i henhold til standarder som EN 15512 (Europa), RMI (Nord-Amerika) eller AS 4084 (Australia). Hvert installert reolbrønn må vise en lastmelding som spesifiserer maksimal tillatt last per bjelkenivå og per rom. Disse lastmeldingene er et obligatorisk sikkerhetskrav under de fleste nasjonale reolstandarder og sikkerhetsforskrifter på arbeidsplassen.

Faktorer som reduserer den effektive lastekapasiteten til et reolsystem under dets teoretiske maksimum inkluderer skader på stående grunn fra støt med gaffeltruck, manglende sikkerhetsnåler på bjelkekoblinger, feil bjelkehøydeinnstillinger og svikt i gulvanker. Regelmessig inspeksjon og umiddelbar reparasjon av skadede komponenter er avgjørende for å opprettholde systemets nominelle kapasitet.

Sikkerhet for pallereoler: Inspeksjon, vedlikehold og samsvar

Pallereoler er et strukturelt system som er utsatt for pågående mekanisk belastning fra lasting, lossing og tilfeldig gaffeltruckkontakt. Et proaktivt inspeksjons- og vedlikeholdsprogram er ikke valgfritt – det er en juridisk og sikkerhetsmessig forpliktelse i de fleste driftsmiljøer.

Regelmessige inspeksjonsintervaller

• Daglige visuelle kontroller: Lageroperatører bør rapportere synlige skader – bøyde stendere, løsnede bjelker, manglende sikkerhetsnåler eller forskjøvede søylebeskyttere – til overordnede umiddelbart.
• Ukentlig dokumenterte inspeksjoner: En opplært intern rackinspektør bør foreta en systematisk gjennomgang av alle reolrom, og registrere eventuelle skader ved hjelp av et standardisert fargekodesystem (grønn = trygt, gult = overvåk/reparer snart, rød = tas ut av drift umiddelbart).
• Årlig ekspertkontroll: En kvalifisert reolinspektør (akkreditert til SEMA i Storbritannia, eller tilsvarende nasjonale standarder) bør gjennomføre en omfattende uavhengig inspeksjon av hele reolinstallasjonen minst én gang i året, og gi en skriftlig rapport og anbefalte utbedringstiltak.

Skadeterskler for stående søyler

Den vanligste formen for reolskader er deformasjon av stående søyler fra gaffeltruckstøt på bakkenivå. De fleste reolstandarder spesifiserer at en stendere med en synlig deformasjon (bue eller bøy) overskrider 3 mm i 300 mm søylelengde må tas ut av drift umiddelbart og erstattes før bukten tas i bruk igjen. Selv mindre, gjentatte støt akkumulerer tretthetsskader som ikke er synlige for det blotte øye, noe som gjør profesjonell inspeksjon avgjørende.

Pallereol og lagerplassutnyttelse

Et av de mest overbevisende argumentene for pallereoler er den målbare forbedringen i plassutnyttelse det gir. I et typisk lager er forholdet mellom lagringsareal og totalt gulvareal – og andelen av totalt bygningsvolum som faktisk er opptatt av lagrede varer – nøkkelberegninger for å evaluere anleggets effektivitet.

Et lager som kun bruker blokkstabling på gulvnivå med en maksimal sikker stabelhøyde på 2 paller kan oppnå en lagringstetthet på ca. 0,8 paller per kvadratmeter gulvareal . Installering av et 6-meters selektivt reolsystem på samme plass, med standard 2700 mm skyvetruckganger, kan øke dette til 2,5 til 3,5 paller per kvadratmeter — mer enn tredoble den effektive lagringskapasiteten til bygningen uten endringer i fotavtrykket.

High-bay automatiserte lagrings- og gjenfinningssystemer (AS/RS) som bruker reoler på opptil 40 meter i høyden med robotstablekraner kan øke lagringstettheten til 6 til 10 paller per kvadratmeter eller mer , som representerer den øvre enden av hva pallereolteknologi kan oppnå i kombinasjon med lagerautomatisering.

Installasjon av pallereol: Nøkkeltrinn

En pallereolinstallasjon er et strukturert prosjekt som krever nøye planlegging, nøyaktig utførelse og etterinstallasjonsverifisering før systemet lastes og settes i drift.

1. Områdeundersøkelse og etasjevurdering: Mål det tilgjengelige lagerfotavtrykket, bekreft frie høyder, kartsøyle og hindringer, og bestill en gulvbelastningsvurdering fra en bygningsingeniør.
2. Systemdesign og layoutplanlegging: Utvikle et skalert oppsett som viser reolrader, gangbredder, nødutgangsveier, brannsikkerhetskanaler og sirkulasjonsveier for håndteringsutstyr. Bekreft at bjelke- og rammespesifikasjonene oppfyller belastningskravene.
3. Komponentlevering og iscenesettelse: Lever stående rammer, bjelker, bunnplater, ankere og tilbehør til stedet. Organiser komponenter etter brønn for effektiv installasjonssekvensering.
4. Rammemontering og nivellering: Sett bunnplatene til gulvoppsettet, sett opp stående rammer og kontroller vertikal justering. Mindre gulvnivåvariasjoner imøtekommes ved shimming under bunnplater før forankring.
5. Gulvforankring: Bor og installer kjemiske eller mekaniske gulvankere til spesifiserte innstøpingsdybder og dreiemomentverdier i henhold til ingeniørens spesifikasjoner. Ikke bytt ut ankertyper eller hopp over ankre.
6. Bjelkeinstallasjon og høydeinnstilling: Monter bjelker i riktig høyde for det første pallenivået, og kontroller at bjelkelåser eller sikkerhetsnåler er helt innkoblet ved hvert tilkoblingspunkt.
7. Sikkerhetstilbehør og lastmeldinger: Installer søylebeskyttere, radavstandsstykker, endebeskyttere og eventuelle nødvendige wiredekk eller pallestøtter. Rett opp lastmeldinger til hver brønn før systemet settes i drift.
8. Inspeksjon før bruk: Gjennomfør en formell inspeksjon før bruk av den ferdige installasjonen mot designtegningene før noen paller plasseres på systemet.

Integrasjon av pallereoler og lagerautomatisering

Moderne pallereoler fungerer i økende grad som den strukturelle rammen som lagerautomatiseringssystemer opererer innenfor. Selve reolen beveger seg ikke, men systemene som laster og henter paller fra den har blitt stadig mer sofistikerte – fra manuelle gaffeltrucker til halvautomatiske veiledede kjøretøy (AGV) og helrobotiske automatiske lagrings- og hentesystemer (AS/RS).

Automatiserte skyttelsystemer bruk batteridrevne skyttelvogner som kjører innenfor reolbaner for å plassere og hente paller automatisk, kontrollert av et lagerstyringssystem (WMS). Disse systemene er spesielt effektive i konfigurasjoner med høy tetthet i drive-in-stil, og eliminerer behovet for gaffeltrucker å gå helt inn i reolstrukturen – reduserer risikoen for strukturelle skader og forbedrer gjennomstrømningen betraktelig.

Unit-load AS/RS (automatiserte stablekraner) operere i svært trange ganger i reolkonstruksjoner med høye bukter, ved å bruke skinnestyrte kraner for å oppnå syklustider på 60 til 120 pallebevegelser per time per krangang . Disse systemene maksimerer både lagringstettheten og gjennomstrømningshastigheten, noe som gjør dem til den foretrukne løsningen for storskala distribusjonsoperasjoner der landkostnader og arbeidskostnader er betydelige.
