Beskyttelse av gaffeltruckstativ: En praktisk veiledning for å forhindre skade på lager

Under en rutinemessig gjennomgang på et distribusjonssenter, la en lagersjef merke til en liten bulk i bunnflensen på et pallereol som står oppreist. Det var ingen last i den bukta, så bulken ble registrert som kosmetisk. Tre uker senere førte en gaffeltruck som gresset i samme søyle til at den bulkede delen bøyde seg, og sendte en hel bukt med paller til gulvet. Det er slik skader på pallereoler vanligvis skjer: små kollisjoner, ignorerte advarselsskilt og en struktur som svikter langt tidligere enn forventet.

Gaffeltruck beskyttelse er ikke tilbehør. Det er en grunnleggende del av lagersikkerhet og kapitalforvaltning. I de fleste reolsystemer er stendere og gangender utformet for å bære vertikale belastninger, ikke sidestøt. Når en gaffeltruck treffer en ubeskyttet kolonne med lav hastighet, kan lastekapasiteten til det elementet synke dramatisk. Beskytt stativet før det første støtet, og inspiser og vedlikehold beskyttelsen som en del av normal drift.

Hvorfor pallestativbeskyttelse er viktigere enn du tror

En ubeskyttet stolpe er det svake punktet for hver pallereol. Den er designet for å bære kompresjonsbelastninger fra bjelker og paller. Et gaffeltruckstøt fra siden bøyer søyleflensen, og når tverrsnittet er deformert, endres lastbanen. Den bøyde søylen kan fortsatt holde sin nåværende vekt, men den mister mesteparten av sin evne til å absorbere ekstra belastning, for eksempel et nytt støt, en forskjøvet last eller normal stativvibrasjon.

Tabellen ovenfor rangerer de vanligste kildene til pallereolskader i varehus uten dedikert beskyttelse. Gaffeltruckstøt mot stendere står for den største andelen, etterfulgt av støt i gangende. Laste- og lossefeil skaper også jevn skade selv når ingen kollisjon skjer. Denne fordelingen er viktig fordi de to øverste kildene oppstår akkurat der enkle vakter kan gjøre en forskjell. Et beskyttelsesprogram som dekker stendere og gangavslutninger kan derfor dekke det meste av risikoen. Prosentandelene kan variere etter anlegg, men mønsteret er bemerkelsesverdig konsistent.

En viktig detalj er forskjellen mellom synlige og skjulte skader. En bulk på baksiden av en stolpe er kanskje ikke synlig under en rask passering, men det endrer likevel den strukturelle kapasiteten til søylen. Det er derfor beskyttelse bør installeres før skade oppdages, ikke etter at en bøyd ramme er funnet.

Hvor skal du fokusere: stendere, stativender og bjelkeender

Pallereoler har tre soner som mest sannsynlig blir truffet av en gaffeltruck: stendere som vender mot gangene, reolender ved ganghjørner og bjelkeender der last kommer inn og ut. Hver sone trenger en annen type beskyttelse fordi støtvinkelen og frekvensen er forskjellig.

En effektiv tilnærming behandler disse tre sonene som ett system. Når en gaffeltruck snur i enden av en gang, tar stativets endebeskyttelse det første slaget og dirigerer lastebilen bort fra stående. Når en last plasseres for raskt, beskytter bjelkeendens slagplate låsemekanismen. På denne måten fungerer beskyttelsen best når den er tilpasset trafikkmønsteret i hver gang.

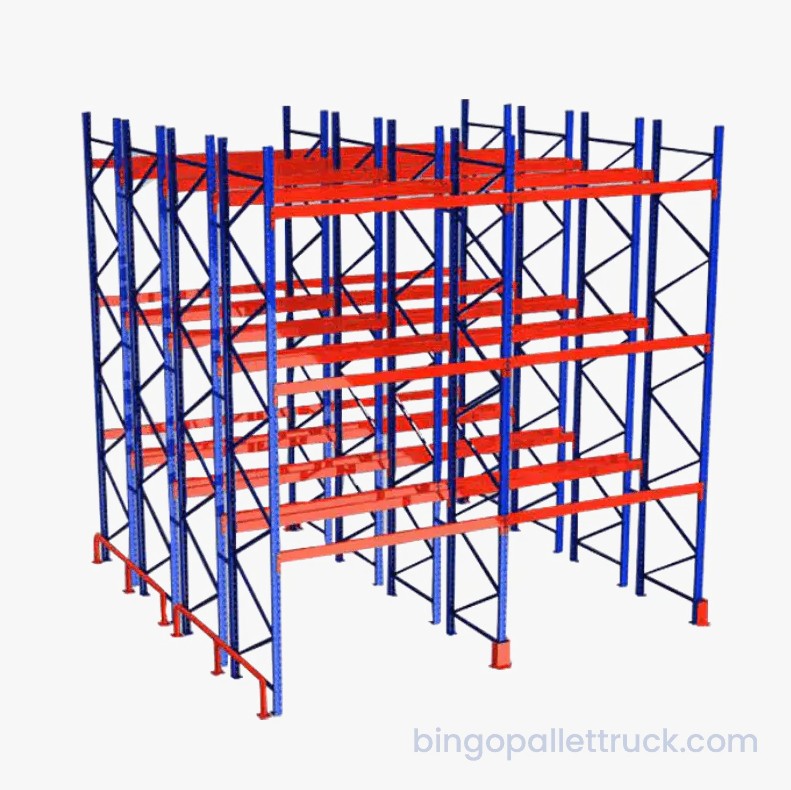

Kraftig selektiv pallereol med justerbare bjelker Dette justerbare pallereolen med bjelker støtter opptil 1800 kg per lag og passer til fleksible lagringsoppsett. Det er relevant her som det strukturelle grunnlaget for å evaluere behov for gangbeskyttelse og gaffeltruckklaring. Se produkt →

Sammenligning av beskyttelsesalternativer: vakter, barrierer og pullerter

Lageroperatører kan velge mellom flere grunnleggende beskyttelsesmetoder. Søylebeskyttere vikler seg rundt en stående, stativendebeskyttere beskytter utsiden av en rad, og pullerter eller barrierer skaper et fysisk skille mellom gaffeltrucktrafikken og stativet. Det riktige alternativet avhenger av gangbredde, lastebiltype og hvor ofte et spesifikt område blir truffet.

Kolonnediagrammet illustrerer virkningen av en lagdelt verneplan. Et anlegg uten beskyttelse kan enkelt registrere mer enn tjue rackskadehendelser per år. Ved å legge til grunnleggende søylebeskyttelser reduseres antallet direkte stående treff, men det etterlater gangender og bjelkeender eksponert. Et fullstendig beskyttelsesprogram, som inkluderer stående beskyttere, endebeskyttere og barrierer, bringer tallet ned til et lite enkelt siffer. Dette er ikke et fast nummer; trenden er i samsvar med industriobservasjoner. Selv en beskjeden økning i beskyttelsen gir et raskt fall i reparasjonskostnader og nedetid.

Radardiagrammet sammenligner to vanlige beskyttelsesmaterialer på fem ytelseskriterier. Den blå polygonen viser stålbeskyttelse med høy slagfasthet og lavere installasjonshastighet. Den lettere polygonen viser polymerbeskyttere med raskere installasjon og noe lavere slagfasthet. Kostnader og enkel vedlikehold er sammenlignbare for begge, mens sikt favoriserer lettere polymerbeskyttelse i trange ganger. Avveiningen er klar: stål gir den sterkeste punktbeskyttelsen, mens polymer er enklere å installere og lettere å inspisere. For ganger med hyppige harde sammenstøt er stål fortsatt det tryggere valget; for områder med lite trafikk gir polymer ofte nok beskyttelse til en lavere installasjonskostnad.

Layout- og designvalg som reduserer belastningen på gaffeltrucken

Stativbeskyttelse stopper ikke ved å legge til verner. Utformingen av lageret avgjør hvor ofte en gaffeltruck kommer i kontakt med et stativ. Trange ganger, blinde hjørner nær reolender og lasteområder uten nok snuplass skaper forutsetninger for støt. Designvalg kan fjerne disse forholdene før de blir et problem.

Linjediagrammet viser et vanlig mønster etter at et beskyttelsesprogram er implementert. I de første tre kvartalene er skadehendelsene fortsatt høye fordi stativet ikke har noen dedikerte vakter. På slutten av kvartal fire er beskyttelse installert og operatøropplæring starter. Etter det synker antallet rapporterte påvirkninger jevnt og trutt. De to segmentene av linjen gjør effekten lett å se: høyplatået før beskyttelse og den nedadgående trenden etter. Dette mønsteret er ofte enda sterkere i anlegg som også justerer gangutforming og trafikkflyt.

• Hold klaringen mellom gaffeltruckens svingradius og stativendene over minimum anbefalt av stativprodusenten.
• Installer speil eller konvekse sikkerhetsspeil ved blindgangkryss.
• Bruk gulvmarkeringer med god synlighet for å lede operatører inn i lastesoner.
• Vurder flytstativ- eller drive-in-reoldesign som begrenser avstanden en gaffeltruck kjører inne i stativet.

Layoutendringer er ikke alltid kostbare. Omplassering av høytrafikkganger vekk fra stativender, legge til en snusirkel på slutten av hver rad, og opplæring av operatører til å nærme seg vinkelrett på stativet kan redusere støtfrekvensen uten en større renovering.

Bygg en enkel beskyttelsesplan for pallestativ

Du trenger ikke å redesigne hele lageret for å begynne å beskytte pallereoler. En praktisk plan begynner med en gjennomgang og avsluttes med planlagte kontroller. Trinnene nedenfor er enkle nok for et eksisterende anlegg og fleksible nok for et nybygg.

1. Gå hver gang og merk stolpene og stativendene som viser eventuelle bøyninger, riper eller forskjøvet beskyttelse.
2. Installer beskyttelse på de mest utsatte søylene først, vanligvis de to første stolpene i hver gangende og hver søyle nær en sving.
3. Lær gaffeltruckførere til å rapportere enhver kontakt med stativet, selv om lastebilen ikke var synlig skadet.
4. Planlegg en dokumentert inspeksjon etter hver rapportert påvirkning og en fullstendig rackrevisjon en gang i året.
5. Se gjennom oppsettet for blinde hjørner og trange snuplasser og juster trafikkflyten før du bytter ut vakter.

Hvis selve reolen er eldre eller ikke samsvarer med dagens gaffeltruckflåte, bør du vurdere å oppgradere lagringsstrukturen som en del av en bredere sikkerhetsinvestering. Et system med høy tetthet kan redusere tiden en gaffeltruck tilbringer inne i smale rader, og et godt designet selektivt stativ gir klaringen som operatører trenger for å plassere laster trygt. For en anleggsspesifikk anbefaling, ta kontakt med vårt lagerløsningsteam eller se gjennom vår produksjon av forsyningskjedeløsninger for å se hvordan et integrert reol- og håndteringsoppsett reduserer kollisjonsrisikoen.
